HBM 高带宽内存深度解析：技术原理、十年迭代与 AI 显卡应用全景

一、技术内核：3D 堆叠重构内存性能边界

HBM（High Bandwidth Memory，高带宽内存）是面向高性能计算、人工智能等重载场景的 3D 堆叠 DRAM 解决方案，其核心创新在于垂直集成架构：通过硅通孔（TSV）和微凸块（Microbump）技术，将 4-16 层 DRAM 芯片垂直堆叠，每层容量达 2-24GB，既缩短数据传输路径、降低延迟与功耗，又通过 2048 位超宽总线（如 HBM4）和 32 个独立并行通道，实现带宽质的飞跃。

二、核心优势：四大特性碾压传统内存

1.超高带宽：HBM3 单堆栈带宽最高 819GB/s，是 DDR5 4800（38.4GB/s）的 20 倍以上，HBM3E 更是突破 1.2TB/s，彻底解决大数据吞吐瓶颈；

2.极致能效：短距传输减少信号损耗，相比传统 DDR 内存功耗降低 50% 以上，适配数据中心高密度部署需求；

3.高容量密度：单堆栈容量从 HBM1 的 1GB 演进至如今 24GB，多堆栈组合可实现 TB 级容量；

4.紧凑形态：芯片级封装设计，尺寸远小于传统内存模组，便于与 GPU 等芯片集成。

三、代际演进：十年技术迭代路线

•HBM1（2015）：4 层堆叠，128GB/s 带宽，1GB 容量，首次应用于 AMD Radeon R9 Fury X、NVIDIA Tesla P100；

•HBM2（2016）：8 层堆叠，256GB/s 带宽，8GB 容量，成为 NVIDIA V100、AMD Vega 系列标配；

•HBM2E（2020）：带宽超 500GB/s，容量 16GB，支撑 NVIDIA A100、H100 等 AI 加速卡；

•HBM3（2022）：819GB/s 带宽，24GB 容量，赋能 NVIDIA H100、AMD MI300 系列；

•新一代演进：HBM3E 已量产，HBM4 规范发布，接口速率突破 1.2Tbps / 堆叠，单芯片容量可达 64GB。

四、与 DDR5 4800 内存：本质差异解析

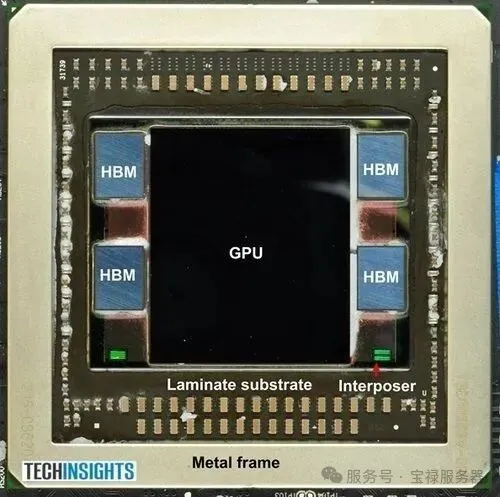

关键结论：HBM 内存无法直接安装在普通主板，需通过中介层与 GPU 等芯片集成后，再通过封装基板锡球与主板互联，适配专业算力设备而非消费级平台。

五、主流应用：头部显卡搭载清单

1. NVIDIA 系列

•Blackwell Ultra（2025）：288GB HBM3e，AI 性能达 H100 的 70 倍，适配多模型并发推理；

•H200：首款 HBM3e GPU，大模型训练速度提升 5 倍，支持 900GB/s NVLink 互联；

•H100：80GB/141GB HBM3，4.8Tbps 带宽，GPT-4 等大模型训练主力；

•A100：40GB/80GB HBM2e，2.03TB/s 带宽，支持多实例 GPU 技术；

•V100：16GB/32GB HBM2，900GB/s 带宽，早期 AI 训练标杆。

2. AMD 系列

•Instinct MI400 系列（2026）：搭载 HBM4，MI455X 聚焦 AI 训练，MI430X 兼顾 HPC 与 AI；

•Instinct MI350 系列：288GB HBM3E，8TB/s 带宽，单卡可运行 5200 亿参数模型。
